 파라메트릭 평기어 설계

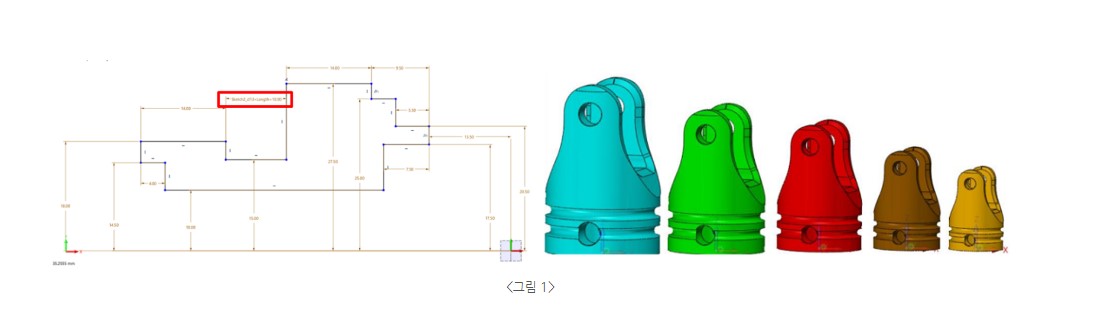

 그림과 같이 규격 별 제품을 개별적으로 설계할 경우에는 3D 파트 모델링 및 2D 도면 작성을 위한 많은 시간을 들여야 하지만,
 파라메트릭 설계를 진행한다면 한 번의 기준 설계로 규격 내 모든 제품을 즉각적으로 표현해 낼 수 있습니다.






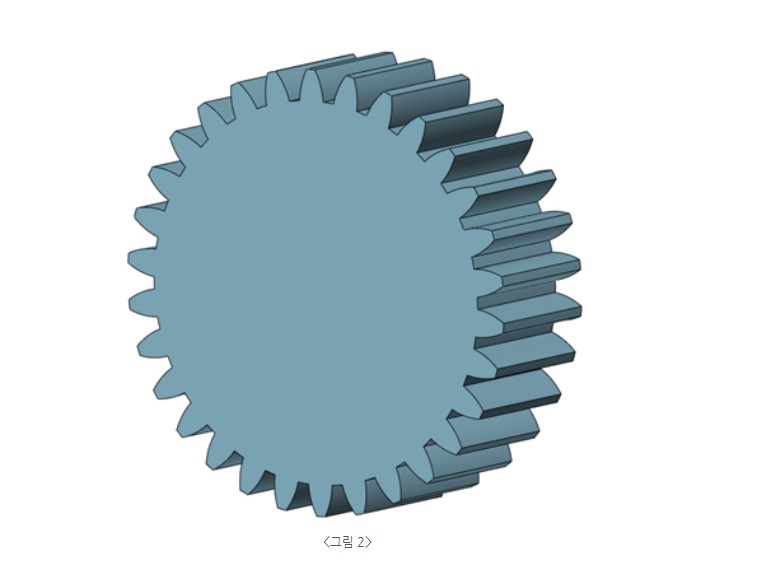

 이번 포스팅은 ZW3D 수식 설계를 활용하여 평기어에 대한 파라메트릭 설계를 진행해보겠습니다.

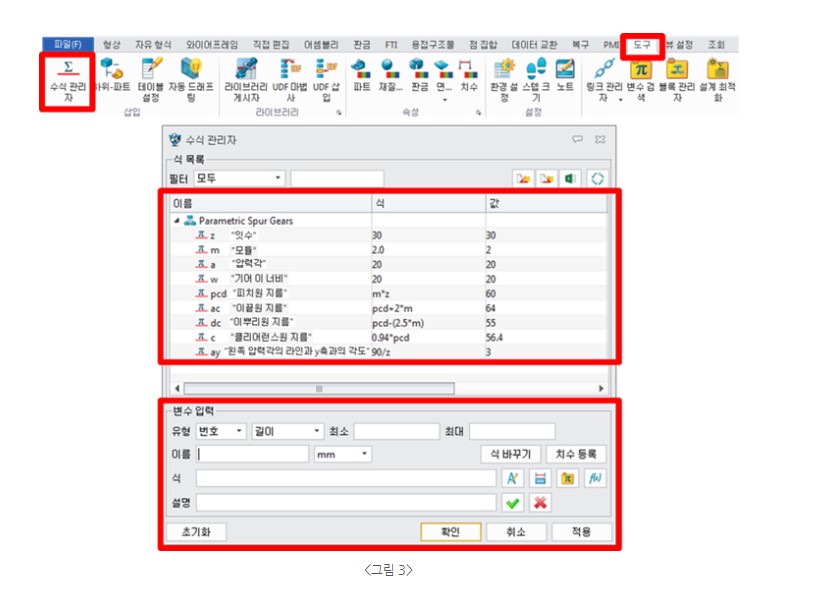

 우선 '수식 관리자' 기능을 열고 위 '그림 3' 과 같이 매개 변수를 입력합니다.

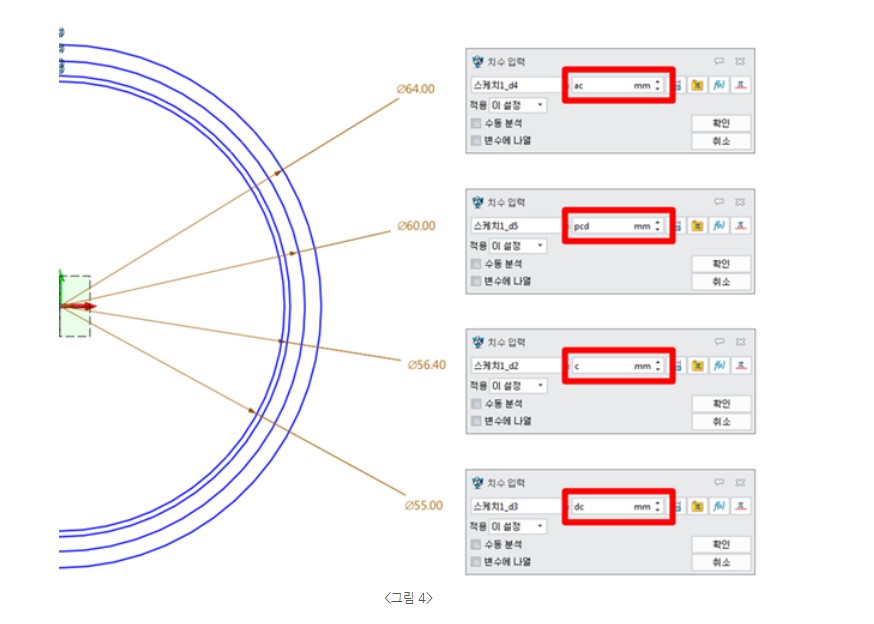

 '스케치' 기능에서 기준 평면을 XY 평면을 선택한 후, <그림 4>와 같이 기어 설계에 활용되는 원을 변수를 사용하여 각각 생성합니다.








 인벌류트 기어 형상을 위한 참조 선을 '그림 5'과 같이 그린 후, '피치 원(pcd)'과 클리어런스 원(c)'도 참조 선으로 변경합니다.

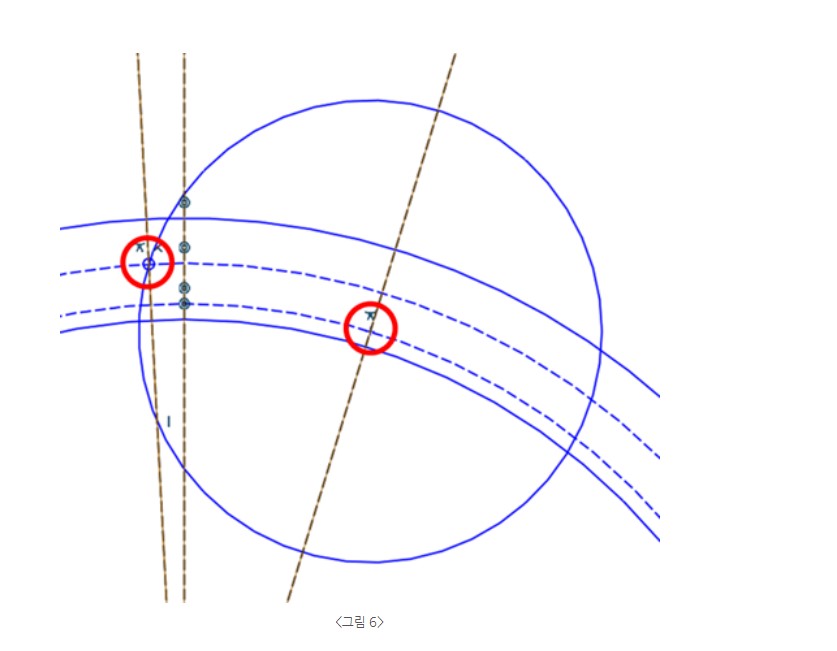

 다음으로 '그림 6'를 참조하여 원을 그립니다.

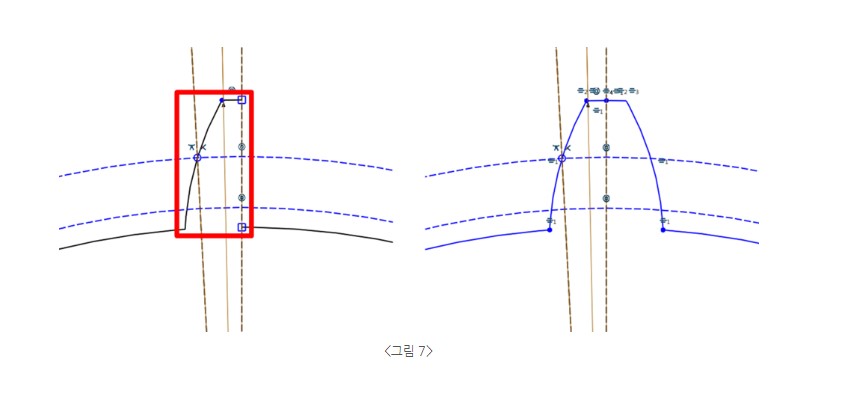

 '잘라내기' 기능으로 '그림 7'의 좌측과 같이 만들어준 다음, Y축을 기준으로 대칭 복사하여 인벌류트 기어 형상을 완성합니다.

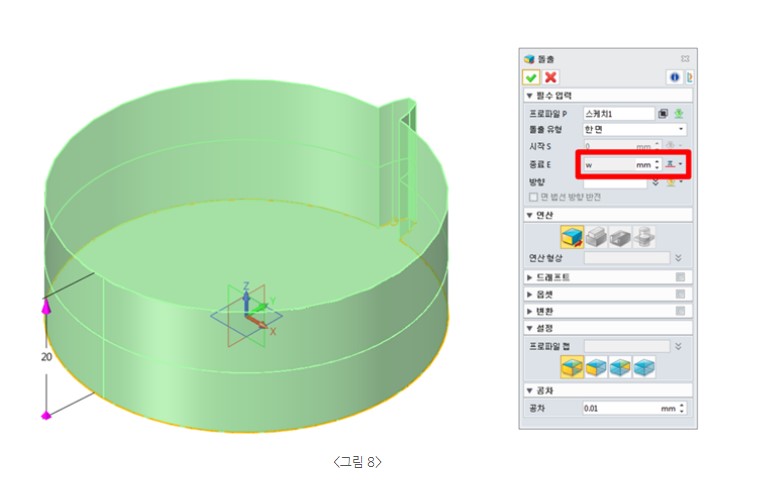

 '돌출' 기능을 활용하여 '그림 8'과 같이 종료 입력 칸에 '기어 이 너비(w)' 변수를 입력합니다.

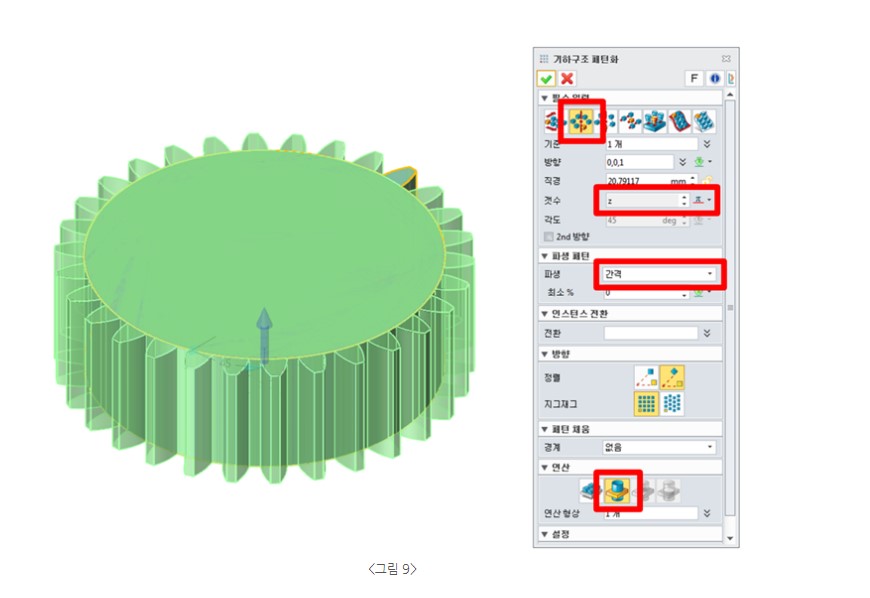

 '그림 9' 과 같이 '기하구조 패턴화' 기능을 활용하여 '기어 잇수(z)' 변수를 반영합니다.

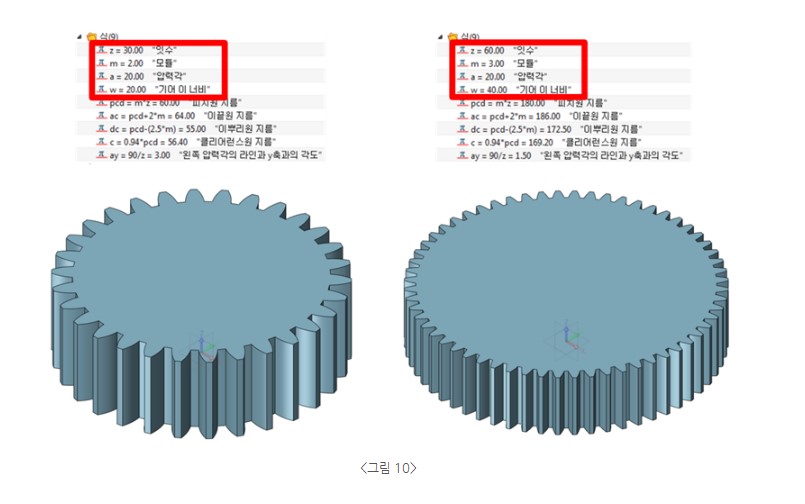

 기록 관리자의 식 탭에서 기준이 되는 매개 수를 변경한 후 좌측 상단의 재생성을 누르면, 원하는 형상의 평기어를 생성할 수 있습니다.
